  • 脱硫烟气挡板门

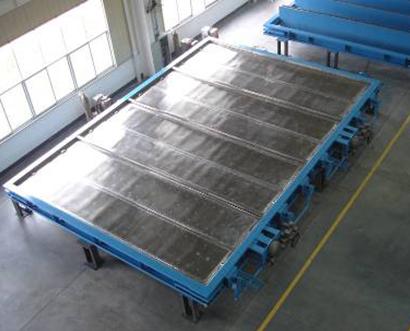

脱硫烟气挡板门

脱硫烟气挡板门

    产品价格:留言咨询

    发布时间:2020-03-13

    关注次数:

    产品品牌:搏通

    联系电话:13862701848




   一.脱硫烟气挡板门产品概述
   烟气脱硫双层百叶窗式挡板风门,脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封,实现远离关断烟气的作用。

   二.烟气挡板性能特点
   1.采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有进入密封空气的密封室,将高于烟气压力500Pa的密封空气通入挡板,使双层挡板之间形成密封空气远离层,减少烟气流的通过。
   2.风门启闭时间≤60S(可根据用户要求选定)。
   3.外部设计有连杆机构,使数个叶片同步开启或关闭。
   4.双百叶窗式挡板门设计结构合理,叶片刚性好,运行稳定,百叶窗式挡板叶片密封型式:弹性密封和气密封。
   5.双挡板上设计安装有密封风入口阀,通入密封空气后,挡板门密封效率高。
   6.驱动方式:气动或电动。
   7.驱动装置通常采用直联式与风门连接安装。
   8.电动装置采用机电一体化产品,有力矩保护和限位装置并能远方控制操作,电动装置还有手、电动切换功能以备安装调试、检修时使用。
   9.风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。
   10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

   三、脱硫烟气挡板门技术参数
   1.烟道截面:D(宽)×W(高)×L(厚);
   2.适用介质:冷热烟气;
   3.设计耐温:≤300℃;
   4.设计压力:±8500Pa;
   5.烟气内外泄漏率:“0”
   6.驱动方式:电动或气动
   7.电源和控制要求:由用户选定。

   四、脱硫烟气挡板门供货范围
   包括风门本体、密封风门入口阀、驱动装置(电动装置或气动装置)和其它附件,密封风机和电加热器可成套供货。

   五、烟气挡板订货须知:
   1、提供烟道接口尺寸及管道的安装位置(水平管道或立式管道);
   2、烟气参数;
   3、启闭时间要求;
   4、连接方式:法兰平面对焊连接或法兰螺栓连接;
   5、防腐蚀材质要求(镍基合金或耐酸不锈钢);
   6、操作方式:电动或气动(驱动装置品牌要求);
   7、风门在管道中的用途及位置;
   8、订货前供方提供安装总图给需方确认。

   六、脱硫挡板门说明
   1、该风门因风道内含有二氧化硫易腐蚀,选用Q235外包316L材质进行设计制作,具有耐温耐腐蚀等特点。
   2、为了使风门门板在高温情况下不易变形,双层板之间设有加强筋,单层板厚度5mm,风门总厚度600mm。风门轴头、轴瓦、轴套、轴分别选用几种不同耐腐蚀材料制作。
   3、电动装置和风门轴连为一体,无间隙,关闭后漏风率小于0.1%。
   4、电动装置上设有多功能限位装置,开关准确无误。
   5、配电柜内设有DCS接口,达到自动化运行。
   6、具有调整、隔绝共用,调整灵活,隔绝性能好。
   7、开关灵活、无卡涩现象,无内漏、外漏现象,轴封良好。
   8、全自动化程度高,具有远程、近距离和手动操作功能。
   9、制作工艺符合相关行业标准。
